Клиновые ремни по ГОСТ 1284: профили, размеры, маркировка и подбор
Клиновые ремни применяют в приводах станков, компрессоров, вентиляторов, насосов, сельскохозяйственной техники и другого промышленного оборудования. Они передают крутящий момент от ведущего шкива к ведомому за счет трения боковых граней ремня о канавки шкива.
Главное отличие такого ремня видно по его сечению: оно имеет форму трапеции. За счет этой формы ремень плотно садится в ручей шкива, держит нагрузку и меньше проскальзывает по сравнению с плоскими ремнями. Но надежность передачи зависит не от одного только материала. Важно правильно подобрать профиль, расчетную длину, тип исполнения и натяжение.
В российских каталогах клиновые ремни нормальных сечений часто подбирают по ГОСТ 1284. В маркировке указывают профиль, длину, класс и дополнительные обозначения. Ниже разберем, как читать такую маркировку, чем отличаются основные профили и какие данные нужны для заказа ремня без ошибки.
Где применяются клиновые ремни
Клиновой ремень ставят в приводах, где нужно передать вращение без сложной цепной или зубчатой передачи. Он подходит для узлов с умеренными и высокими нагрузками, где допустимо небольшое проскальзывание при перегрузке.
- станки и промышленные установки;
- компрессоры и насосное оборудование;
- вентиляторы, вытяжные системы и приводы вспомогательных механизмов;
- дробилки, мешалки, измельчители;
- сельскохозяйственные машины и техника для переработки сырья.
Для таких узлов важны не только размеры ремня. Нужно учитывать состояние шкивов, соосность валов, режим работы, температуру, наличие пыли, влаги или масел. Один и тот же профиль может работать по-разному на чистом станочном приводе и на оборудовании, которое запускают под нагрузкой несколько раз за смену.
Чем клиновой ремень отличается от зубчатого и поликлинового
Клиновой ремень работает боковыми гранями. Он входит в канавку шкива и передает усилие за счет трения. Если нагрузка резко растет, ремень может проскользнуть. В некоторых приводах это снижает риск мгновенного повреждения узла.
Зубчатый ремень устроен иначе: на внутренней стороне есть зубья, которые входят в зацепление со шкивом. Его выбирают там, где нужна синхронная передача без проскальзывания. Поликлиновой ремень похож на плоский ремень с несколькими продольными ребрами. Он удобен для компактных приводов и шкивов малого диаметра.

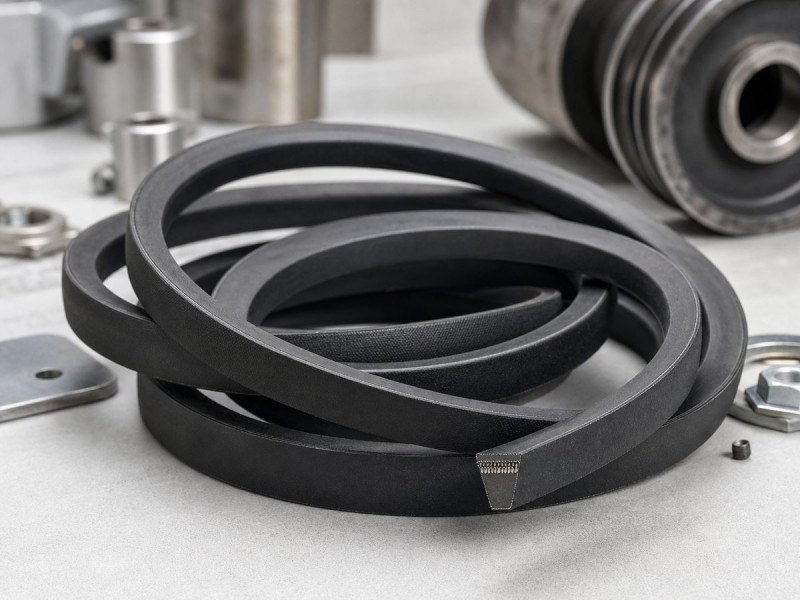

Конструкция клинового ремня
Внешне клиновой ремень выглядит как простая резиновая деталь, но внутри у него несколько рабочих слоев. Обычно конструкция включает наружную обертку, слой растяжения, несущий корд, слой сжатия и рабочие боковые поверхности.
Корд воспринимает основную нагрузку и удерживает длину ремня. Резиновые слои отвечают за эластичность, сцепление со шкивом и стойкость к изгибам. Если профиль выбран неправильно, ремень работает не всей боковой поверхностью, а отдельной зоной. Отсюда появляются нагрев, трещины, расслоение и быстрый износ.
Основные виды клиновых ремней
Ремни нормального сечения
Это классические клиновые ремни, которые часто встречаются в промышленном оборудовании. В маркировке используют профили Z(О), A, B(Б), C(В), D(Г), E(Д), EO(Е). Такие ремни подбирают по профилю и расчетной длине. Например, C(В)-2500 означает ремень профиля C(В) с расчетной длиной 2500 мм.
Узкие клиновые ремни
Узкие профили обозначаются SPZ, SPA, SPB, SPC. При близкой ширине они имеют другую геометрию и могут передавать большую мощность. Их ставят в более компактных и нагруженных приводах. Заменять классический профиль узким только по похожей ширине нельзя: нужно проверять профиль шкива и рекомендации производителя оборудования.
Специальные исполнения
К отдельным группам относятся вентиляторные, вариаторные и многоручьевые ремни. Их применяют в специальных приводах, где важны гибкость, устойчивость к динамическим нагрузкам или работа с несколькими ручьями. Если на старом ремне есть специальная маркировка, ее нужно сохранить при подборе аналога.
Маркировка клиновых ремней по ГОСТ 1284
Маркировка помогает быстро определить профиль и длину ремня. В обозначении по ГОСТ обычно указывают сечение, расчетную длину, класс и стандарт.
| Пример | Расшифровка |
|---|---|
| Ремень C(В)-2500 IV ГОСТ 1284.1-89 | C(В) - профиль, 2500 - расчетная длина в мм, IV - класс, ГОСТ 1284.1-89 - стандарт |
| ПСх | исполнение для передач повышенной точности движущихся сельскохозяйственных машин |
| ХЛ | исполнение для районов с холодным и очень холодным климатом |
Если маркировка читается полностью, подбор обычно занимает минимум времени. Сложнее, когда надпись стерлась, ремень растянут или на оборудовании уже установлен неоригинальный аналог.

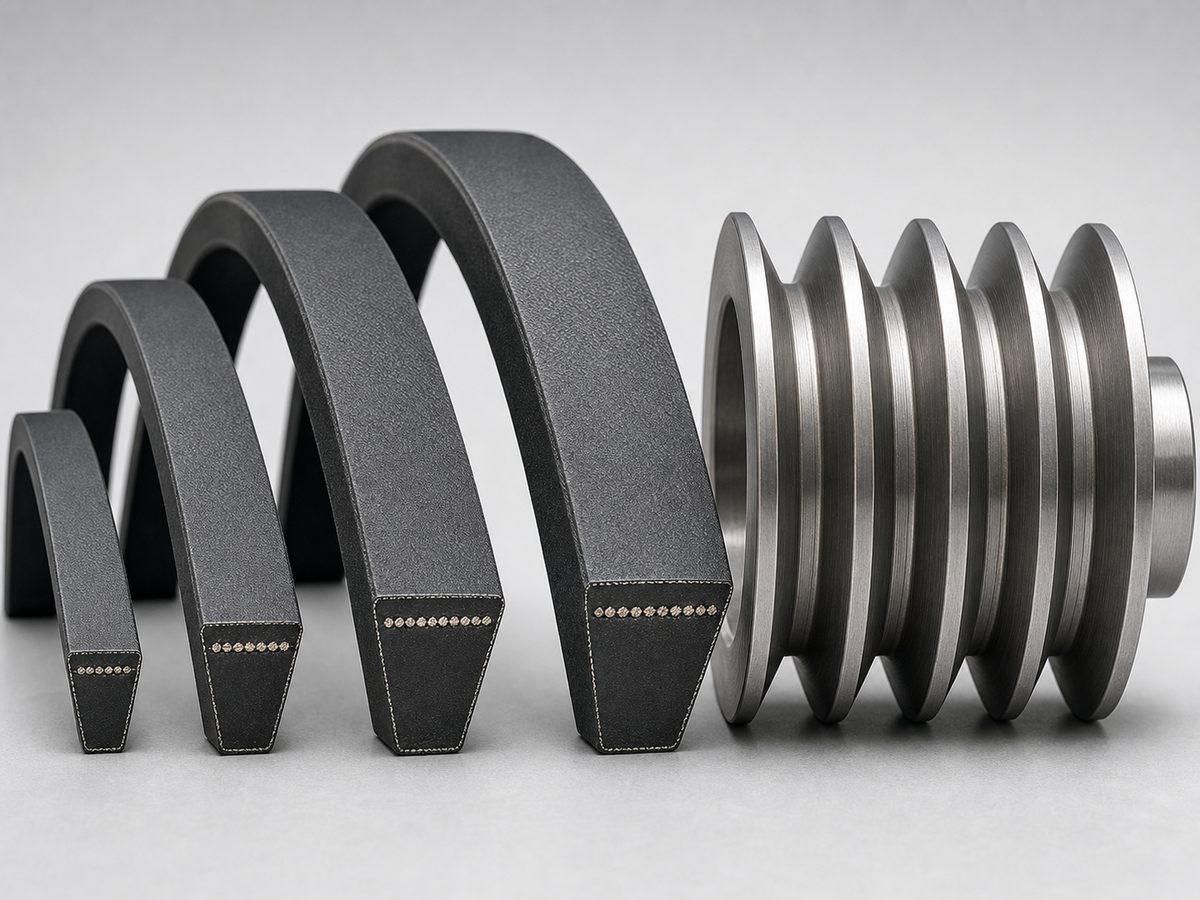

Профили клиновых ремней
Профиль определяет форму и размер поперечного сечения. Его нельзя выбирать примерно. Ремень должен правильно сидеть в ручье шкива: не проваливаться слишком глубоко и не выступать чрезмерно над поверхностью.
| Профиль | Латинское обозначение | Ширина, мм | Высота, мм | Типовое применение |
|---|---|---|---|---|
| Z(О) | Z | 10 | 6 | легкие приводы, небольшие шкивы |
| A | A | 13 | 8 | оборудование малой и средней мощности |
| B(Б) | B | 17 | 11 | станки, насосы, вентиляторы |
| C(В) | C | 22 | 14 | более нагруженные промышленные приводы |
| D(Г) | D | 32 | 19 | тяжелые приводы |
| E(Д) | E | 38 | 25 | крупное промышленное оборудование |
Таблица подходит для первичного определения профиля. Для точного заказа ориентируются на документацию оборудования, маркировку старого ремня и данные производителя.
Расчетная, внутренняя и наружная длина
Одна из частых ошибок при покупке связана с длиной. У клинового ремня может быть несколько вариантов измерения: расчетная длина, внутренняя длина и наружная длина.
| Тип длины | Что означает |
|---|---|
| Lp | расчетная длина по нейтральной линии, часто используется в маркировке по ГОСТ |
| Li или LB | внутренняя длина по меньшему основанию ремня |
| La | наружная длина по внешнему контуру |
В отечественной маркировке по ГОСТ обычно указывают расчетную длину. У европейских и американских ремней могут применяться другие системы обозначений, в том числе длина по внутренней стороне или длина в дюймах. Поэтому ремни с похожими цифрами в маркировке не всегда взаимозаменяемы.
Как подобрать клиновой ремень по старому образцу
- Снимите ремень с оборудования.
- Очистите наружную поверхность и проверьте маркировку.
- Если надпись читается, запишите ее полностью.
- Измерьте ширину верхнего основания и высоту профиля.
- Определите длину в свободном состоянии, без натяжения.
- Сверьте профиль с таблицей или каталогом.
- Проверьте состояние шкивов и возможность регулировки натяжения.
- Уточните условия работы: температура, пыль, масла, влажность, режим пусков.
Для ширины и высоты лучше использовать штангенциркуль. Для длины подойдет гибкая измерительная лента. Если ремень сильно растянут или потрескался, его фактическая длина может отличаться от исходной. В такой ситуации нельзя ориентироваться только на замер: нужно учитывать маркировку, шкивы и документацию оборудования.
Если маркировка стерлась
Сначала определяют профиль по геометрии: измеряют ширину верхнего основания и высоту ремня, затем сверяют результат с таблицей. После этого измеряют длину. Но старый ремень мог растянуться, поэтому желательно дополнительно проверить диаметр и профиль шкивов, межосевое расстояние, следы износа и наличие аналогичных ремней в соседних ручьях.
Для сложного подбора стоит подготовить фото старого ремня, фото шкива и основные размеры. Так проще подобрать аналог без лишних итераций.
Частые ошибки при выборе
| Ошибка | Что происходит |
|---|---|
| Выбран похожий, но не тот профиль | ремень работает не всей боковой поверхностью и быстро изнашивается |
| Перепутана расчетная и внутренняя длина | новый ремень оказывается длиннее или короче нужного |
| Ремень берут короче, чтобы компенсировать растяжение | возрастает нагрузка на подшипники и шкивы |
| Не проверяют шкивы | новый ремень быстро повторяет износ старого узла |
| В многоременной передаче ставят ремни из разных партий | нагрузка распределяется неравномерно |
Почему клиновой ремень быстро изнашивается
Даже правильно подобранный ремень может быстро выйти из строя, если привод работает с нарушениями. Основные причины: слабое или чрезмерное натяжение, несоосность шкивов, перегрузка оборудования, попадание масла, перегрев, изношенные канавки, установка с перекосом и резкие пуски под нагрузкой.
По внешнему виду старого ремня часто можно понять причину. Трещины на внутренней стороне говорят о перегибах или старении резины. Блестящие боковые поверхности указывают на проскальзывание. Неравномерный износ с одной стороны часто связан с перекосом шкивов.
Какие данные нужны для заказа
| Данные | Зачем нужны |
|---|---|
| Полная маркировка старого ремня | позволяет быстро определить профиль и длину |
| Ширина и высота профиля | помогают подобрать ремень при стертой маркировке |
| Тип длины: Lp, Li, La | нужен для корректной замены отечественного или импортного ремня |
| Тип оборудования и условия работы | помогают учесть нагрузку, температуру, пыль и контакт с маслами |
| Количество ремней в передаче | важно для комплектования многоременных приводов |
Частые вопросы
Как узнать профиль клинового ремня?
Если маркировка сохранилась, профиль указан в начале обозначения: A, B(Б), C(В), D(Г) и так далее. Если маркировка стерлась, измеряют ширину верхнего основания и высоту, затем сверяют размеры с таблицей профилей.
Что означает C(В)-2500?
Это клиновой ремень профиля C(В) с расчетной длиной 2500 мм. Если рядом указан класс, ГОСТ или климатическое исполнение, эти данные тоже нужно учитывать.
Можно ли заменить клиновой ремень другим профилем?
Обычно нет. Ремень должен соответствовать профилю шкива. Если поставить ремень другого сечения, он будет неправильно сидеть в канавке, быстрее износится и может повредить привод.
Почему новый ремень свистит или проскальзывает?
Чаще всего причина в слабом натяжении, изношенных шкивах, загрязнении маслом или неправильном профиле. Иногда ремень подходит по длине, но не совпадает по сечению.
Нужно ли менять все ремни в многоременной передаче?
Да, комплект лучше менять целиком. Если поставить один новый ремень рядом со старыми, нагрузка распределится неравномерно: новый ремень может работать с перегрузкой, а старые будут проскальзывать.
